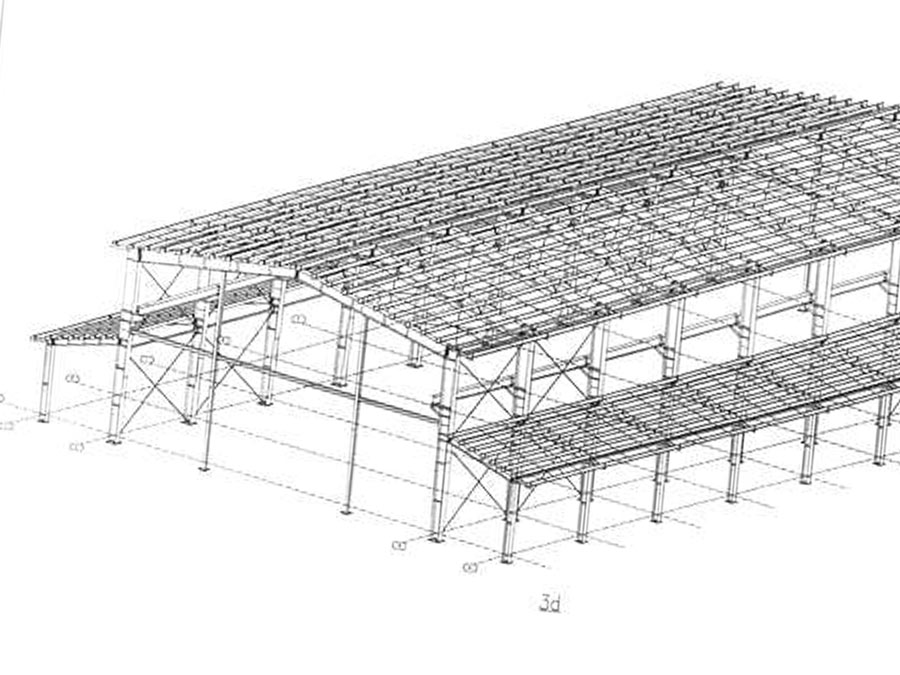

شاپ دراوینگ چیست؟
شاپ دراوینگ که به نقشه‌های کارگاهی یا نقشه‌های پیش‌ساخته نیز معروف است، نقشه‌ای است که شامل جزئیات دقیق و اطلاعات جامع از تمامی قطعات یک ساختمان است. این نقشه‌ها برای اجزای مختلفی از ساختمان مانند تیرهای فولادی، خرپاها، تجهیزات الکترونیکی، سیستم‌های اطفاء حریق، اسانسورها و دال‌های بتنی مورد استفاده قرار می‌گیرند. هدف اصلی از تهیه شاپ دراوینگ، ارائه یک مرجع دقیق و کامل برای اجرای پروژه‌های ساختمانی است.
کاربردهای شاپ دراوینگ
شاپ دراوینگ به عنوان مرجع اصلی برای تمامی افراد درگیر در پروژه‌های ساختمانی، از جمله مهندسان، پیمانکاران و ناظران، عمل می‌کند. این نقشه‌ها به صورت جامع و کامل، هدف‌ها و مفهوم طراحی ساختمان را به نمایش می‌گذارند و تمامی جزئیات لازم برای ساخت و نصب اجزا را فراهم می‌آورند. همچنین، نقشه‌های دیگر در فرآیند ساخت معمولاً زیرمجموعه نقشه‌های شاپ هستند و به رفع مشکلات و سردرگمی‌های موجود در پروژه کمک می‌کنند.
اجزای شاپ دراوینگ
شاپ دراوینگ شامل اطلاعات و اجزای زیر است:
- عنوان و شماره پروژه
- تاریخ ترسیم اولیه و تاریخ تجدید نظرها
- نقشه‌های معماری و محاسباتی
- نقشه‌های دقیق اتوکد از اجزای پیش‌ساخته
- اطلاعات مورد نیاز برای ساخت هر جزء، از جمله ابعاد فیزیکی و مشخصات متریال
- نقشه‌های پلان‌ها و نماهای عمودی، نقشه‌های کد‌دار و تک برگ پلیت
- اطلاعات موردنیاز برای مونتاژ یا نصب قطعات و لیست متریال پیشنهاد شده
- نکاتی درباره تغییرات اسناد اصلی طراحی و ساخت
- اطلاعات مربوط به ابعاد کلیدی در محل کار
نحوه تهیه شاپ دراوینگ
برای تهیه شاپ دراوینگ، مهندسان ابتدا نقشه‌های سازه را مورد بررسی و تحلیل قرار می‌دهند و نواقص احتمالی را به پیمانکاران اطلاع می‌دهند. پس از رفع مشکلات، تیم مدل‌ساز با استفاده از نرم‌افزارهای تخصصی معماری، اسکلت فلزی ساختمان و مدل ساختمان را طراحی می‌کند. این نقشه‌ها سپس به دقت تهیه و برای اجرای پروژه استفاده می‌شوند.
مزایای شاپ دراوینگ
- کاهش خطاها در اجرای سازه: با ارائه جزئیات دقیق، احتمال بروز خطا در مراحل ساخت کاهش می‌یابد.
- تعیین مقدار دقیق متریال: شاپ دراوینگ به محاسبه دقیق نیازهای مصالح کمک می‌کند.
- صرفه‌جویی در مصالح و بودجه: با کاهش ضایعات و هدررفت مصالح، هزینه‌های پروژه کاهش می‌یابد.
- کمک به زمانبندی و برنامه‌ریزی: نقشه‌های دقیق به مدیریت بهتر زمان و برنامه‌ریزی پروژه کمک می‌کنند.
- افزایش کیفیت ساخت‌و‌ساز: جزئیات دقیق در نقشه‌ها باعث ارتقاء کیفیت ساخت‌و‌ساز می‌شود.
- کاهش زمان احداث پروژه: با فراهم کردن نقشه‌های دقیق، روند ساخت‌و‌ساز سریع‌تر پیش می‌رود.
- افزایش کارایی مهندسان و پیمانکاران: شاپ دراوینگ موجب تسهیل در کارهای مهندسی و پیمانکاری می‌شود.
- افزایش سودآوری پروژه: با کاهش هزینه‌ها و زمان ساخت، سودآوری پروژه بهبود می‌یابد.
نقش شاپیست و وظایف او
شاپیست فردی است که نقشه‌های کارگاهی و دیگر نقشه‌ها را ترسیم و تحلیل می‌کند. او با استفاده از نرم‌افزارهای مختلف، وظایف زیر را انجام می‌دهد:
- تهیه کارت برش از پروژه
- تهیه نقشه‌های مورد نیاز برای ساخت، مانند نقشه‌های قطعه‌زنی و اسمبلی
- بررسی نقشه‌ها و اعلام مغایرت‌ها و پیگیری اصلاحات
- تهیه لیست خرید موارد مورد نیاز پروژه
- اعمال تغییرات در نقشه‌ها و رویژن‌ها
کلام آخر
شاپ دراوینگ نقش حیاتی در کیفیت ساخت سازه‌ها دارد و به مدیران و عوامل اجرایی امکان بررسی دقیق جزئیات و پیگیری مشکلات را می‌دهد. با توجه به افزایش هزینه‌های مصالح ساختمانی، اهمیت استفاده از نقشه‌های کارگاهی بیش از پیش احساس می‌شود و می‌تواند به بهبود کیفیت و کاهش هزینه‌های پروژه کمک کند.
